옥상 방수공사 작업과정, [생활 터전 짓기 170. 상가 건물 옥상공간 셀프 인테리어 공사]



◈ 옥상 방수공사의 작업범위

1. 본 공사는 상가주택 옥상에 해당하는 공간에 우레탄 방수작업을 수행하고자 하며, 작업범위는 옥상의 바닥∙벽면 그리고 폐저수조 외곽 전체를 포함하며, 옥상 바닥을 제외한 벽면과 폐저수조 외곽은 중도작업을 제외합니다.

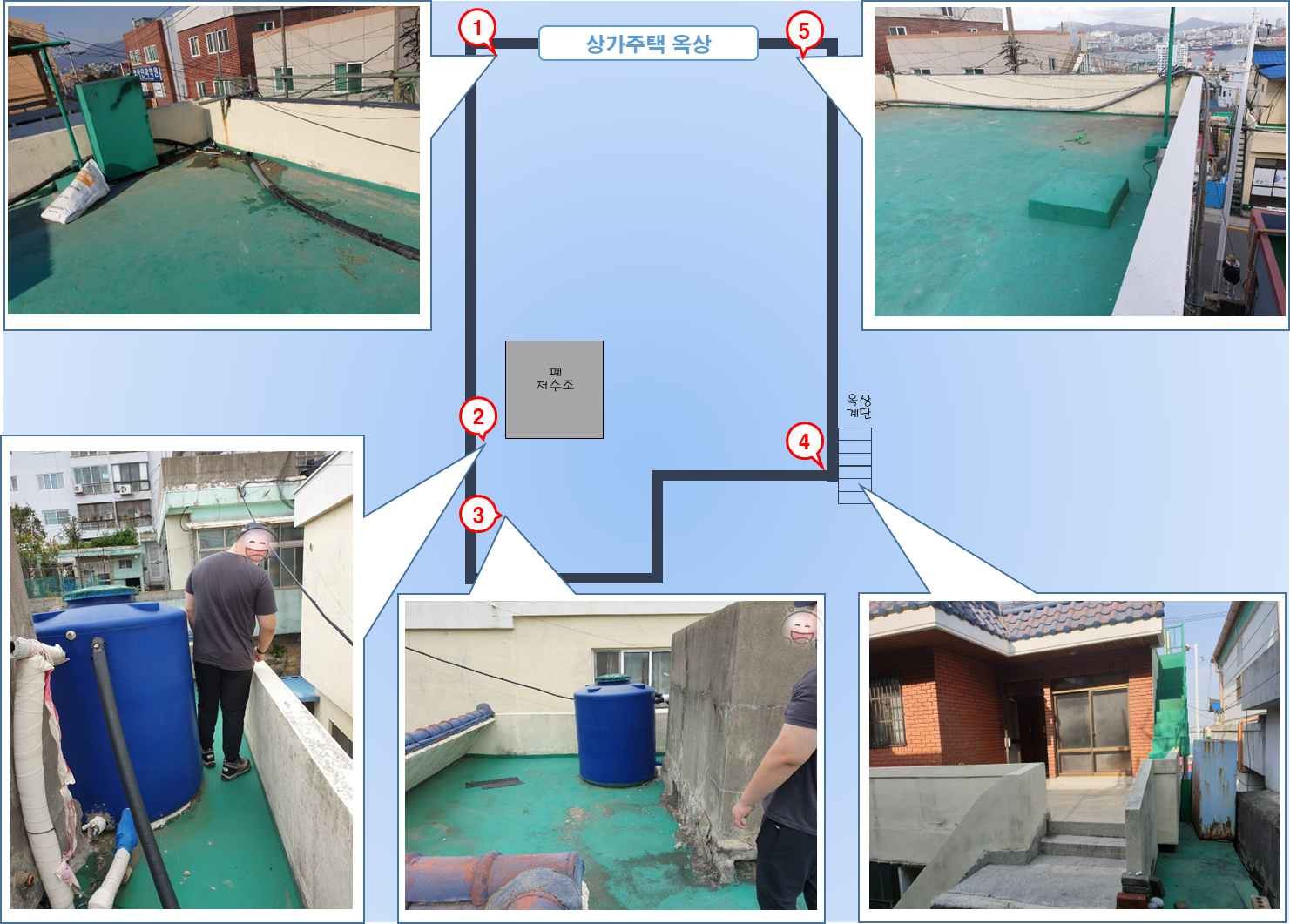

2. 화면의 ①번은 옥상의 좌측 코너 이미지이고 화면의 ②번과 ③번은 기존에 상수를 일시 저장하여 사용했던 물탱크를 철거하고 직수라인을 설치했기 때문에 방수작업이 긴급한 곳입니다.

3. 화면의 ④번은 옥상 진출∙입을 위한 계단이며 우레탄 중도작업을 포함하여 금번 공사범위에 포함됩니다. 화면의 ⑤번은 옥상의 우측 코너 부분입니다.

4. 방수작업 면적 : 총 116.67㎡

1) 옥상 바닥면(=하도+중도+상도) : 68.62㎡

2) 옥상 벽면(=하도+상도) : 18.23㎡

3) 폐저수조(=하도+상도) : 25.86㎡

4) 옥상계단(=하도+중도+상도) : 3.96㎡



◈ 옥상 방수공사 계획 및 준비작업

1. 옥상 배수구 육가 교체작업

1) 위의 화면은 옥상 배수구의 육가를 교체하고 방수작업을 마무리한 결과를 보여주고 있습니다.

2) 육가는 화면의 ①번, ②번, ③번에 각각 하나씩 설치하여 총 3개를 설치했으며, 설치 결과는 화면의 ④번(=인조잔디에 의해 가려져 있으나, 설치형태는 ⑤번과 같음)과 ⑤번에서 보여주고 있습니다.

3) 화면의 ⑤번이 설치된 육가인데, 설치 이후에 장마철을 겪었음에도 해당 육가로 인해서 물이 고이는 일은 발생하지 않았습니다.

4) 육가 규격 : 135mm x 135mm, 3개



2. 옥상 바닥 및 계단 방수작업

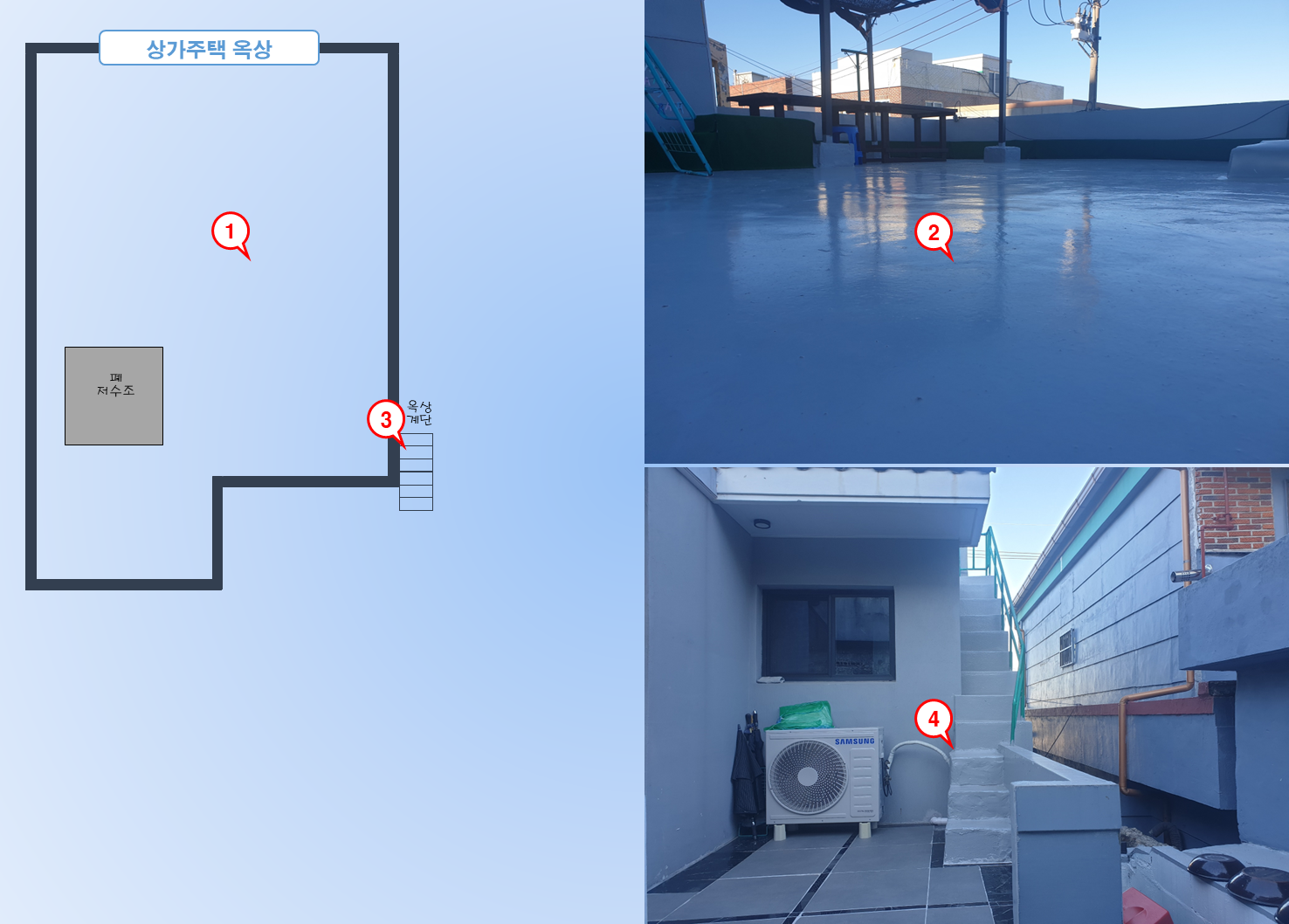

1) 방수작업 과정 : 옥상의 바닥에 해당 하는 부분은 화면의 ①번과 ②번 부분이고 옥상계단이 화면의 ③번과 ④번이며, 하도→중도 2회→상도 작업의 순서로 진행했습니다.

2) 방수작업 면적 : 약 72.58㎡

-. 바닥 : 68.62㎡

-. 계단 : 3.96㎡

3) 작업 소요시간(계절 : 여름철)

-. 우레탄 하도(중요도_상, 작업난이도_하) : 시공( 4시간, 준비작업 포함), 건조(14시간)

-. 우레탄 중도(중요도_중, 작업난이도_상) : 시공(10시간, 준비작업 포함), 건조(26시간)

-. 우레탄 상도(중요도_하, 작업난이도_중) : 시공( 5시간, 준비작업 포함), 건조(31시간)

4) 방수액 소요량

-. 하도(노루표 크린탄1000 우레탄 하도, 투명) : 28리터

-. 중도(노루표 뉴-싱글탄 우레탄 중도, 회색) : 215kg

-. 상도(노루표 크린탄 3000K, 2액형, 회색) : 28kg



3. 옥상 벽면 및 폐저수조 외곽

1) 방수작업 과정 : 옥상의 벽면에 해당 하는 부분은 화면의 ①번과 ②번 부분이고 폐저수조가 화면의 ③번과 ④번이며, 중도작업없이 하도→상도 작업의 순서로 진행했습니다.

2) 방수작업 면적 : 약 44.09㎡

-. 벽면 : 18.23㎡

-. 폐저수조 : 25.86㎡

3) 작업 소요시간(계절 : 여름철)

-. 우레탄 하도(중요도_상, 작업난이도_하) : 시공(3시간, 준비작업 포함), 건조(14시간)

-. 우레탄 중도(중요도_중, 작업난이도_상) : 해당없음

-. 우레탄 상도(중요도_하, 작업난이도_중) : 시공(4시간, 준비작업 포함), 건조(32시간)

4) 방수액 소요량

-. 하도(노루표 크린탄1000 우레탄 하도, 투명) : 17.08리터

-. 중도(노루표 뉴-싱글탄 우레탄 중도, 회색) : 0kg

-. 상도(노루표 크린탄 3000K, 2액형, 회색) : 17.08kg



4. 크랙 부위 작업결과

1) 위의 화면들은 방수작업 전에 크랙이 발생하여 보수와 메꿈작업을 시행했던 곳에 우레낱 방수작업이 완료되면 어떤 흉터(?)를 남기는지를 보여주고 있습니다.

2) 화면의 ①번은 크랙 부위에 V-홈을 파주고 실리콘을 채운 후에 방수테이프(=부틸테이프)를 부착하고 우레탄 방수(하도→중도 2회→상도)작업한 결과인데, 그 어떤 흉터(?)도 없이 깔끔하게 방수작업이 완성된 것입니다.

3) 화면의 ②번은 옥상 바닥면 크랙 부위에 V-홈을 파주고 실리콘을 채운 후에 부틸테이프를 붙이지 않고 곧바로 우레탄 방수(하도→중도 2회→상도)작업한 결과인데, 흉터(?)가 남았습니다. 부틸테이프의 영향인지에 대해서는 확신할 수 없으나 결과만 보면 부틸테이프를 부착하는 것이 좋다고 볼 수 있겠습니다.

4) 화면의 ③번은 벽면에 횡방향으로, 화면의 ④번은 종으로 크랙이 난 곳에 ‘V-홈→실리콘 매꿈→방수(하도→상도) 작업을 한 결과인데, 당연하겠지만 흉터(?)가 보입니다.



◈ 맺음말

이상과 같이 옥상 방수공사에 대한 작업과정을 소개했습니다.





다음은 옥상 방수공사의 소요비용에 대한 집계를 공유하는 장으로 마련하겠습니다.



감사합니다.

2023. 01. 10. ....블로그 작성자 올림_rev1.0
