외벽 드라이비트 공사 시공범위, [생활 터전 짓기 033. 단독주택 리모델링 외벽공사 (1편)]



◈ 외벽공사 대상건물의 기본정보

1. 건물의 주변여건

1) 중앙선이 없는 2차선 왕복도로이고 건물 앞에 공사차량을 세워두어도 차량 진행에는 무리가 없습니다.

2) 건물은 공실 상태로 있어서 시간에 별도로 제한을 받지 않고 작업이 가능합니다.

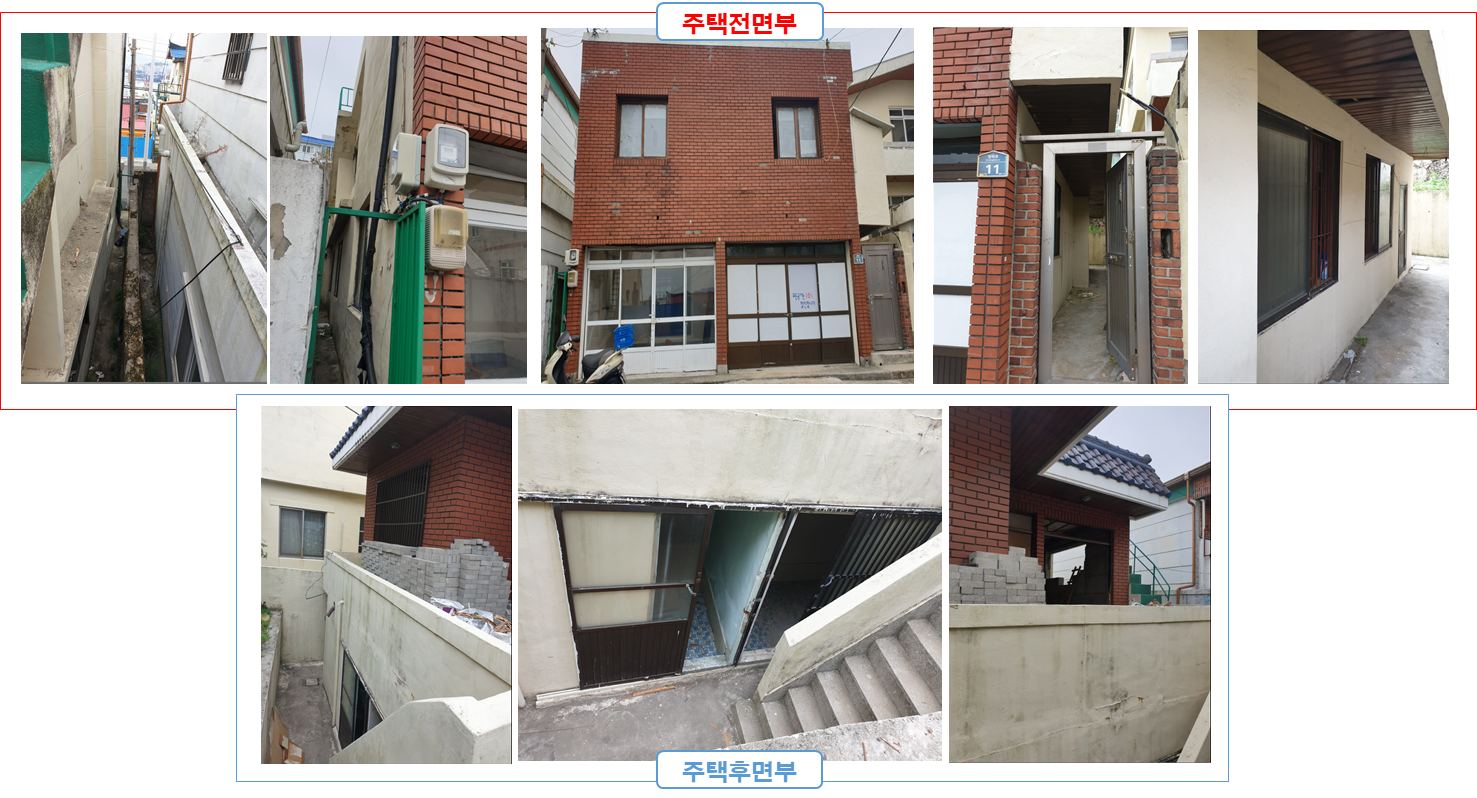

2. 건물 외관 형태

1) 건물의 정면과 좌·우 측면은 사각형의 단순한 구조로 외벽 작업여건이 우수한 편입니다.

2) 건물의 후면부는 정면과 측면에 비해서는 다소 복잡한 형태이긴 하지만 작업성에 큰 영향을 줄 정도는 아니므로 전반적인 작업성이 우수한 편에 속한다고 볼 수 있습니다.



3. 외관 사이즈

1) 외관 사이즈

-. 가로 6.9m x 세로 11.0m x 높이 6.7m 크기의 육각면체에 가깝습니다.

-. 전체 면적은 약 299.2㎡(=90.6평)

2) 외벽공사의 제외구간은 건물 정면 출입문(2set)과 창문(2set), 건물 측면의 창문(6개)과 출입문(1개), 건물 후면의 창문(2개)와 출입문(1개)입니다.

3) 총 시공면적은 약 250㎡(=75.8평)



◈ 외벽 마감재 결정_드라이비트 공법으로 선정

1. 드라이비트 공법 개요(참조 : 나무위키)

1) 미국의 Drivit사에서 개발한 외단열 공법

2) 건물의 벽 외부에 접착제를 이용하여 단열재를 접착하고 마감재를 도포하여 보호막을 생성하는 개념의 공법



2. 장단점 비교

1) 장점

-. 시공이 간편하고 경제적임

-. 다양한 외관 디자인이 가능하고 유지보수가 간단함

-. 단열효과가 우수(외단열 효과)

2) 단점

-. 화재에 매우 취약함

-. 마감이 약하고 오염이 심함

-. 유성 외벽 발수제 시공 불가



3. 드라이비트 공법을 선정하게 된 사유는 단열효과(=가장 매력적인 장점입니다.)가 우수하고 시공비가 상대적으로 낮은 점이 었습니다. 하지만 공법 검토 과정에서 드라이비트로 인한 사고 사례들도 적지 않았기 때문에 별도의 유의사항도 점검이 필요했습니다.



◈ 드라이비트 시공의 방법 및 유의사항

1. 시공범위 : 건물의 내부와 맞닿는 모든 외벽(내부와 맞닿지 않는 외벽은 드라이비트 시공제외)

2. 단열재 두께의 결정

참고문헌 : 사단법인 한국패시브건축협회 기술자료



1) 드라이비트의 단열재는 소재지에 따라 두께기준이 차이가 있습니다.

2) 당 주택은 남부지방 외벽 기준(비드법 2종3호, 두께 100mm)에 따라 여러 여건을 종합해서 70mm로 결정했습니다.

3) 만일, 제가 다시 드라이비트 두께를 결정하던 때로 돌아간다면, 100mm이상으로 선정할 듯 합니다.

4) 외단열 효과에만 만족하여, 곰팡이 발생온도에 대한 검토가 부족했었습니다.(이부분은 별도로 포스팅을 하도록 하겠습니다.)



3. 시공방법 및 절차

1) 벽면청소(프라이머) : 접착하자 방지목적

2) 단열재(스티로폼) 부착

3) 유리 섬유망(=드라이비트 메쉬망) 부착

4) 코너메쉬(=코너 보강재) : 벽면 모서리 보호

5) 접착몰탈 1회차

6) 앙카시공 : 스티로폼 두께별로 앙카작업 수량이 상이함)

7) 접착몰탈 2회차

8) 마감재(=스타코, 미장스톤, 스톤코트, 스타코 플럭스 등) 시공 : 쇠 흙손 이용



4. 시공 상의 유의사항

1) 법기준 : 6층 이상의 건물에는 시공금지

2) 벽과 단열재를 촘촘하게 메우면서 부착할 것

-. 화재가 급속도로 번지는 것을 방지할 수 있음

-. 드라이비트 탈락 방지효과

3) 최소한 난연성(B2 등급이상) 마감재를 사용할 것



◈ 맺음말

이상과 같이 건물 외벽공사에 대한 공사범위와 공법선정에 관한 과정을 소개했습니다.



외벽공사는 전체 공사비에서 가장 큰 비중을 차지하는 공사이고, 공법 종류에 따라 공사비의 변동폭은 매우 큽니다. 당시에는 외벽에 대한 미관보다는 단열효과에 더 집중을 했기에 드라이비트 공법을 선정하는 것에는 전혀 망설임이 없었습니다. 물론 자문을 해주시는 전문가의 강력(?)한 의견이 더 중요하게 반영되었기도 했습니다...^^





이상으로 외벽공사 준비작업에 대해서는 마무리하고 다음은 외벽공사 시행과정 편을 준비하여 경험한 내용들을 공유하는 장으로 마련하겠습니다.



감사합니다.

2022. 06. 21....블로그 작성자 올림_rev1.0
